Сквозная вплавляемая втулка с бортиком и разнонаправленными рёбрами для установки в пластик методом нагрева или ультразвука. Обеспечивает высокую устойчивость к проворачиванию и выталкиванию, а бортик гарантирует точную глубину посадки.
Модель: ULTRALOK-F
Описание
Размеры

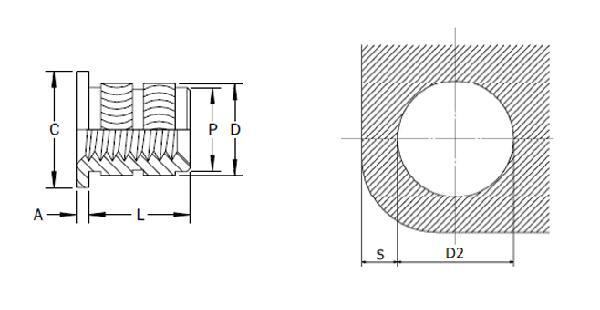

Чертеж
Описание
Резьбовая вставка ULTRALOK-F представляет собой круговую сквозную вплавляемую втулку с бортиком, предназначенную для монтажа в пластиковые изделия методом термовплавления или ультразвука. Также может использоваться как закладная резьба до формования. Данный тип часто называют вплавляемой гайкой или вплавляемой резьбовой втулкой. Наружная поверхность корпуса имеет ребристую накатку с двумя зонами изогнутых канавок, направленных в противоположные стороны. Такая геометрия обеспечивает устойчивость к проворачиванию под крутящими нагрузками. Дополнительные углубления усиливают сопротивление выталкиванию и обеспечивают надёжную фиксацию втулки в пластике. Наличие бортика упрощает монтаж, предотвращает избыточное углубление втулки и гарантирует ровную посадку заподлицо с поверхностью изделия. Материалы исполнения:
Латунь
Сталь нержавеющая
Сталь автоматная
Алюминий
Преимущества:
Бортик обеспечивает стабильную глубину установки и ровную посадку;
Две зоны разнонаправленных рёбер предотвращают проворачивание;
Канавки и углубления повышают сопротивление вырыванию;
Возможность установки нагревом или ультразвуком;
Используется как вплавляемая или как закладная при формовании;
Обеспечивает долговечное и прочное соединение.
Применение: ULTRALOK-F применяется в пластиковых корпусах и сборочных узлах, где требуется сквозная резьба с высокой прочностью фиксации. Подходит для деталей электронной аппаратуры, приборов управления, бытовой техники, промышленных устройств, автомобильных узлов, медицинских приборов, электротехнических изделий и другой продукции с пластиковыми компонентами. Используется как в готовые изделия методом термовплавления или ультразвука, так и в качестве закладной резьбы при литье под давлением.

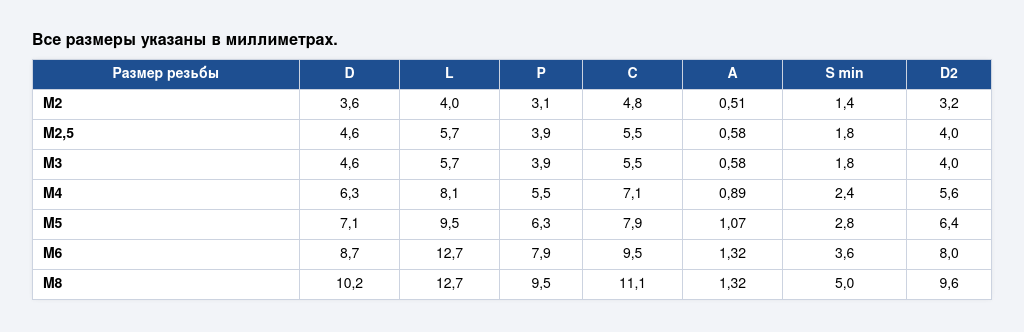

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
