Круглая закладная втулка с наружными насечками, упорным выступом и глухим резьбовым отверстием. Обеспечивает прочное и защищённое соединение в пластиковых деталях при литье под давлением. Устойчива к проворачиванию, вибрации и выталкиванию.
Модель: DIN 16903 форма S
Описание
Размеры

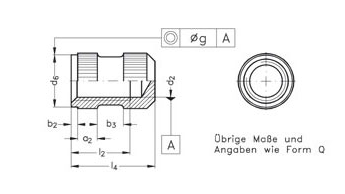

Чертеж
Описание
Резьбовая вставка DIN 16903 форма S — это круглая короткая закладная втулка с продольными насечками, глухим резьбовым отверстием и упорным кольцевым выступом. Используется для формирования долговечных и прочных резьбовых соединений в деталях, производимых методом литья пластмасс под давлением. Вставка устанавливается в форму заранее, до заливки расплава, что обеспечивает надёжную фиксацию без дополнительной механической обработки. Боковые насечки обеспечивают плотное сцепление с пластиком, предотвращают проворачивание и выталкивание вставки при механических и вибрационных нагрузках. Упорный выступ стабилизирует положение втулки в форме и предотвращает её смещение при заливке. Глухое отверстие защищает внутреннюю резьбу от попадания влаги, пыли, грязи и агрессивных испарений, что значительно продлевает срок службы соединения. Материалы исполнения:
Латунь — коррозионностойкий материал с оптимальными характеристиками для широкого круга пластиков;
Сталь автоматная — экономичное решение для серийного производства при повышенной прочности;
Нержавеющая сталь — максимальная устойчивость к влаге, химическим средам и перепадам температуры.
Преимущества:
Глухое резьбовое отверстие обеспечивает защиту соединения;
Насечки гарантируют надёжное удержание в пластике;
Упорный выступ обеспечивает точное и стабильное позиционирование;
Устойчивость к вибрации, крутящим нагрузкам и выталкиванию;
Подходит для большинства инженерных пластиков и композитов;
Высокая долговечность при многократных циклах монтажа.
Применение: Закладные втулки DIN 16903 форма S применяются в изделиях, где требуется защищённое, прочное и долговечное резьбовое соединение. Используются в электротехнической продукции, корпусах приборов, бытовой технике, промышленном оборудовании, приборах управления, в устройствах из пластика, композитов и металла. Типичные области применения включают медицинские приборы и инструменты, электронные устройства, оргтехнику, банковские терминалы, автомобильные узлы (двигатели, коробки передач и прочие узлы), военную и аэрокосмическую технику. Также используются во встроенных втулках, направляющих, трубчатых элементах, шпильках и резьбовых крепёжных деталях, где требуется высокая стабильность резьбового соединения.

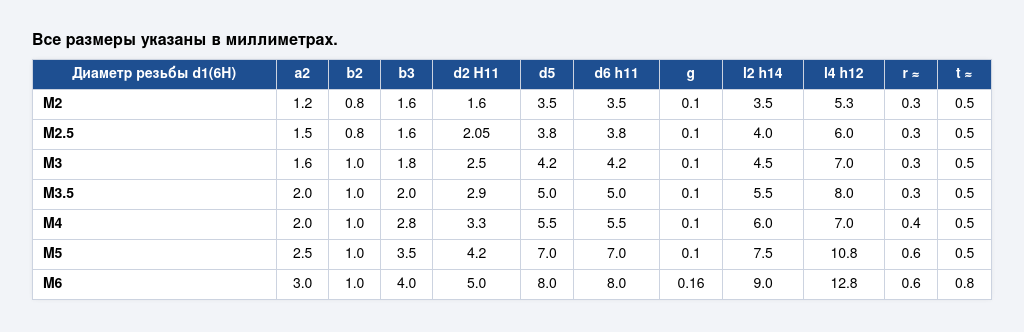

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
