Круглая закладная втулка со сквозным отверстием, наружными насечками и упорным выступом. Обеспечивает прочное соединение в пластиковых деталях при литье под давлением. Насечки гарантируют удержание и устойчивость к проворачиванию и выталкиванию.
Модель: DIN 16903 форма D
Описание
Размеры

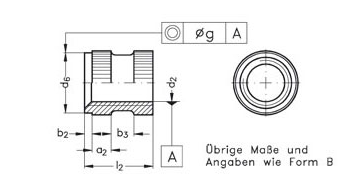

Чертеж
Описание
Резьбовая вставка DIN 16903 форма D — это круглая закладная цилиндрическая втулка со сквозным отверстием, наружными насечками и упорным кольцевым выступом. Она предназначена для формирования прочного резьбового соединения в изделиях, изготовленных методом литья пластмасс под давлением. Втулка устанавливается в форму заранее, до заливки пластика, что обеспечивает монолитное интегрированное крепление без дополнительной механической обработки. Наружные насечки по окружности гарантируют надёжное сцепление с материалом, предотвращают проворачивание и выталкивание втулки при вибрационных или механических нагрузках. Упорный выступ обеспечивает точное позиционирование и фиксирует втулку в форме, улучшая удержание при заливке. Материалы исполнения:
Латунь — стойкая к коррозии, универсальный вариант;
Сталь автоматная — высокая прочность, оптимальна для серийного производства;
Нержавеющая сталь — максимальная защита от влаги, коррозии и химически активных сред.
Преимущества:
Надёжное удержание в пластике за счёт продольных насечек;
Упорный выступ для стабильной фиксации в форме;
Устойчивость к проворачиванию и выталкиванию;
Долговечная внутренняя резьба, рассчитанная на многократный монтаж;
Лёгкая интеграция в процессы литья под давлением;
Подходит для конструкционных пластиков, композитов и технических полимеров.
Применение: Закладные резьбовые вставки DIN 16903 форма D используются в изделиях, где требуется усиленная фиксация и высокая надёжность резьбового соединения. Применяются в производстве пластиковых, стальных и композитных деталей, электротехнических изделий, корпусных компонентов, приборостроении, бытовой технике, промышленном оборудовании. Широко используются в медицинских устройствах, корпусах электроники и оргтехники, автомобильных узлах, аэрокосмических системах, конструкционных узлах приборов и направляющих, в резьбовых крепежных соединениях, встроенных втулках, стержнях и прочих элементах, требующих стабильного и прочного резьбового крепления внутри пластиковых изделий.

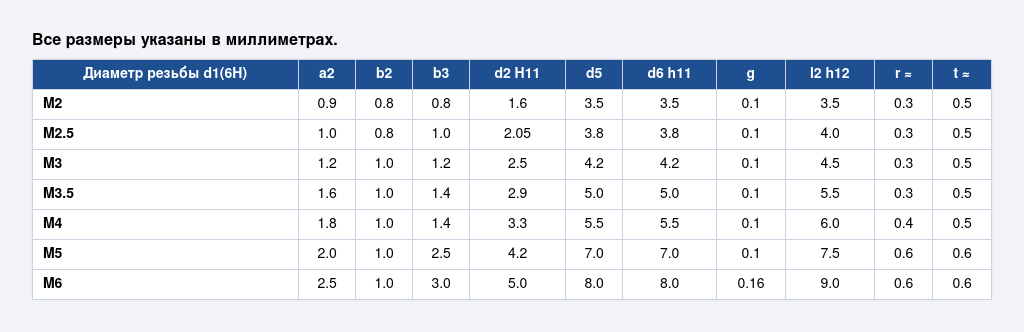

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
