Закрытая запрессовочная втулка со штифтом и диагональными засечками для установки в готовые пластиковые детали холодным методом. Обеспечивает высокую устойчивость к проворачиванию и выталкиванию. Экономичный вариант прочного резьбового соединения без «прогона» резьбы.
Модель: PRESLOK-F
Описание
Размеры

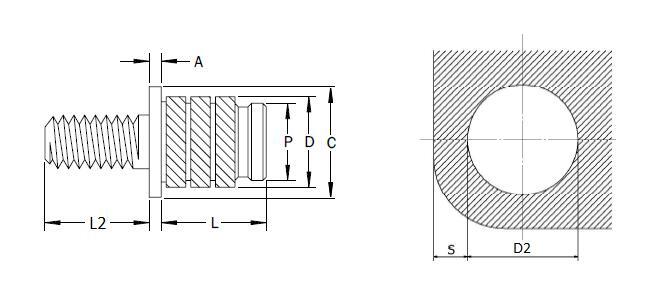

Чертеж
Описание
Резьбовая вставка PRESLOK-F — это закрытая втулка для холодного прессового монтажа в готовые изделия из термопластичных и термореактивных пластмасс. Конструкция включает три линии диагональных засечек, направленных в одну сторону, а также продольные канавки между ними, что обеспечивает повышенное сопротивление выталкиванию и предотвращает проворачивание при динамических нагрузках. Кроме того, вставка оснащена резьбовым штифтом, который увеличивает жёсткость и прочность крепления, делая такое соединение максимально надёжным. Применение холодной запрессовки позволяет значительно снизить стоимость производства, так как отсутствует необходимость в «прогоне» резьбы после установки, а также минимизируется риск брака. Монтаж осуществляется методом вдавливания втулки в подготовленное гнездо. Для установки не требуется специальное оборудование — достаточно молотка с резиновой накладкой, ручного или механического пресса. Глубина отверстия может иметь допуски, что упрощает технологический процесс. Материалы исполнения:
Латунь
Сталь нержавеющая
Сталь автоматная
Алюминий
Преимущества:
Установка в готовые пластиковые детали холодным способом;
Повышенная устойчивость к вырыванию и проворачиванию;
Резьбовой штифт обеспечивает дополнительную жёсткость и надёжность;
Снижение себестоимости изделия за счёт отсутствия постобработки;
Минимизация брака при производстве;
Допуски глубины отверстия не критичны;
Простая установка с помощью любых доступных инструментов.
Применение: Вставки PRESLOK-F используются в пластиковых корпусах и узлах, где требуется повышенная прочность резьбового соединения без применения термических или ультразвуковых методов монтажа. Применяются в корпусах приборов, электромеханических устройствах, бытовой технике, приборостроении, промышленном оборудовании, автомобильных компонентах, медицинской технике, инженерных блоках и других изделиях из пластмасс и композитов.

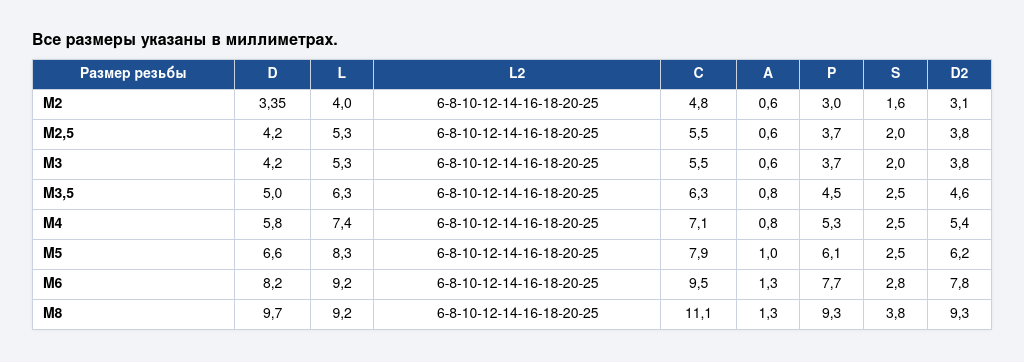

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
