Сквозная вплавляемая втулка для пластика без бортика, с разнонаправленными рёбрами и канавками против выталкивания. Устанавливается нагревом или ультразвуком, а также используется как закладная при формовании. Обеспечивает прочное и устойчивое соединение.
Модель: ULTRALOK-E
Описание
Размеры

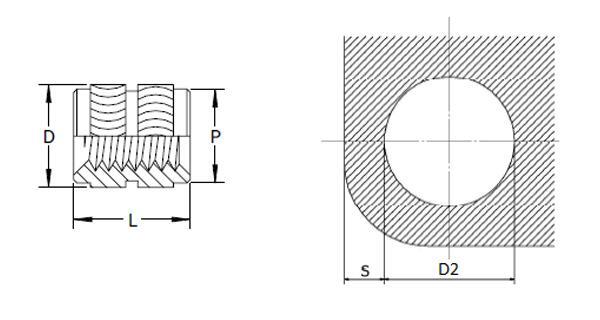

Чертеж
Описание
Резьбовая вставка ULTRALOK-E — это сквозная вплавляемая втулка для пластиковых деталей, предназначенная для установки методом нагрева или ультразвукового вплавления. Также может использоваться как закладная резьба до формования изделия. Данный тип вставок часто называют вплавляемыми гайками или вплавляемыми резьбовыми втулками. Конструкция ULTRALOK-E не имеет выступа или бортика, что позволяет устанавливать втулку заподлицо и использовать её в ограниченных по пространству зонах. На внешней поверхности расположены две зоны изогнутых рёбер, направленных в противоположные стороны. Благодаря этому втулка надёжно сопротивляется проворачиванию под любой нагрузкой. Ребристая накатка разделена продольными канавками, которые значительно увеличивают сопротивление выталкиванию из материала. Такая конструкция обеспечивает высокую прочность соединения, стабильность формы и долговечность при многократных циклах сборки-разборки. Материалы исполнения:
Латунь
Сталь нержавеющая
Сталь автоматная
Алюминий
Преимущества:
Сквозная резьба для универсальных задач крепления;
Отсутствие бортика — компактная установка, идеально для узких посадочных зон;
Разнонаправленные рёбра исключают проворачивание в обе стороны;
Канавки увеличивают удержание и сопротивление вырыванию;
Возможность установки нагревом или ультразвуком;
Подходит как для вплавления в готовые изделия, так и как закладная для литья.
Применение: ULTRALOK-E используются в пластиковых деталях, где требуется прочное, надёжное и долговечное резьбовое соединение. Применяются в корпусах приборов, бытовой технике, электронных устройствах, промышленном оборудовании, элементах управления, электротехнических изделиях, медицинских приборах, автомобильных системах, корпусах оргтехники и различных изделиях из пластмасс и композитов. Используются как при пост-установке методом вплавления, так и в качестве закладных элементов до литья пластика.

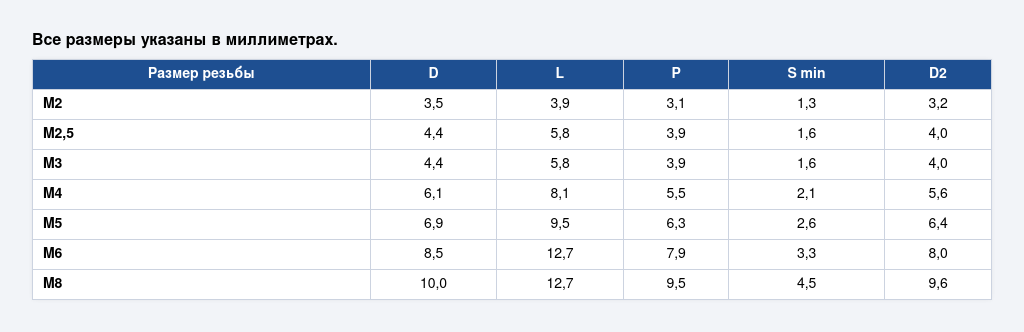

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
