Круглая закладная втулка с продольными насечками и глухим резьбовым отверстием для литья пластмасс под давлением. Обеспечивает надёжное удержание, защиту резьбы и устойчивость к проворачиванию. Применяется в конструкциях, требующих герметичного и долговечного соединения.
Модель: DIN 16903 форма Q
Описание
Размеры

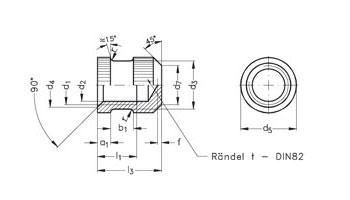

Чертеж
Описание
Резьбовая вставка DIN 16903 форма Q — это круглая короткая закладная втулка закрытого типа с глухим резьбовым отверстием и наружными продольными насечками. Она устанавливается в форму до заливки пластмассы, обеспечивая прочное, стабильное и долговечное соединение без необходимости последующей механической обработки. Используется как надёжный встроенный элемент при литье под давлением. Продольные насечки на теле втулки обеспечивают высокое сцепление с пластиком, предотвращая проворачивание и выталкивание под действием вибрационных, осевых и крутящих нагрузок. Глухое отверстие надёжно защищает внутреннюю резьбу от попадания влаги, пыли, грязи и химически активных испарений. Такая конструкция обеспечивает дополнительную герметичность и улучшает эксплуатационные характеристики соединения. Материалы исполнения:
Латунь без покрытия
Сталь автоматная без покрытия
Нержавеющая сталь
Преимущества:
Глухое отверстие повышает защиту резьбы и герметичность узла;
Продольные насечки обеспечивают устойчивость к проворачиванию и выталкиванию;
Высокая прочность соединения при литье под давлением;
Подходит для многократной сборки и эксплуатации;
Совместимость с различными конструкционными пластиками и композитами;
Длительный срок службы даже при повышенных нагрузках.
Применение: Вставки DIN 16903 форма Q применяются в деталях, где требуется устойчивое, герметичное и прочное резьбовое соединение. Используются в электротехнических компонентах, корпусах приборов, бытовой технике, промышленном оборудовании, сборочных узлах из пластика, металлов и композитов. Широко применяются в медицинской аппаратуре, электронных устройствах, корпусах оргтехники и терминалов, автомобильных узлах (двигатели, коробки передач, крепёжные элементы), в аэрокосмической и военной технике, а также во встроенных втулках, трубчатых элементах, шпильках и других резьбовых соединениях, где требуется максимальная устойчивость и надёжность крепления.

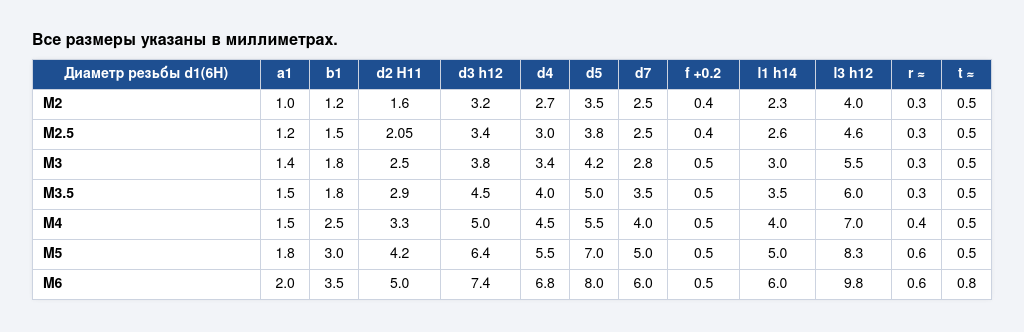

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
