Сквозная запрессовочная втулка для установки в готовые пластиковые детали «холодным» способом. Диагональные засечки и канавки обеспечивают высокую устойчивость к проворачиванию и выталкиванию. Экономичное решение без необходимости прогонки резьбы.
Модель: PRESLOK-C
Описание
Размеры

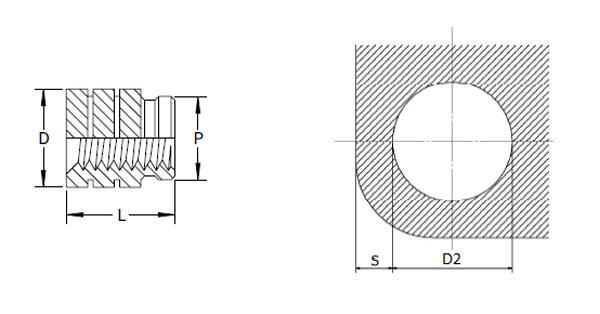

Чертеж
Описание
Резьбовая вставка PRESLOK-C — это сквозная вставка для холодного прессового монтажа, предназначенная для установки в детали из термопластичных и термореактивных материалов уже после формовки. Такой тип крепёжных элементов позволяет создавать прочные резьбовые соединения в готовых изделиях без нагрева и без ультразвука, что делает процесс монтажа быстрым, простым и экономичным. Конструкция PRESLOK-C включает три линии диагональных засечек, размещённых под углом, а также канавки между ними. Такая геометрия обеспечивает повышенное сопротивление проворачиванию и выталкиванию, гарантируя надёжную фиксацию даже при значительных механических и вибрационных нагрузках. Благодаря холодной запрессовке отпадает необходимость в «прогоне» резьбы после установки, что уменьшает стоимость готового изделия и снижает риск брака. Установка производится простым вдавливанием вставки в заранее подготовленное отверстие. Для монтажа могут применяться как бытовые инструменты (молоток с резиновой накладкой), так и профессиональные прессы. Материалы исполнения:
Латунь
Сталь нержавеющая
Сталь автоматная
Алюминий
Преимущества:
Монтаж в готовое изделие без нагрева и ультразвука;
«Холодная» установка уменьшает стоимость производства;
Исключены дефекты, связанные со смещением вставки при формовании;
Не требуется дополнительная обработка резьбы;
Засечки и канавки обеспечивают высокое удержание;
Допускаются большие вариации глубины подготовленного отверстия;
Простая установка при помощи бытовых и профессиональных инструментов.
Применение: PRESLOK-C используются в сборках, где требуется прочное и экономичное резьбовое соединение в пластиковых деталях. Подходят для корпусных изделий, электронных устройств, приборостроения, бытовой техники, систем управления, промышленного оборудования, автомобильных и технических компонентов из пластмасс. Эффективны в производстве пластиковых корпусов, монтажных элементов, крышек, панелей, технических блоков, крепёжных узлов — везде, где требуется прочная резьба без применения нагрева.

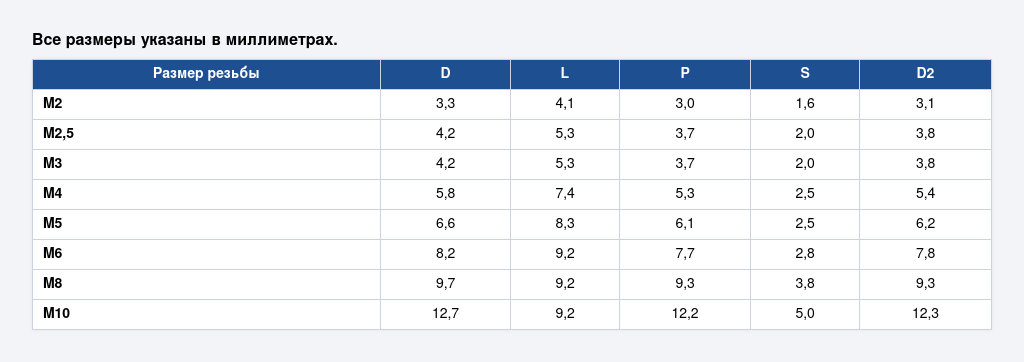

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
