Шестигранная закладная втулка с глухим отверстием и упорным выступом для литья пластмасс под давлением. Обеспечивает надёжное удержание, защиту резьбы и устойчивость к проворачиванию и выталкиванию. Используется в конструкциях, где требуется герметичное и долговечное резьбовое соединение.
Модель: DIN 16903 форма R
Описание
Размеры

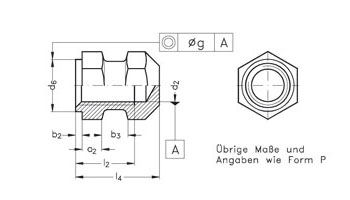

Чертеж
Описание
Резьбовая вставка DIN 16903 форма R — это короткая шестигранная закладная втулка закрытого типа, оснащённая глухим резьбовым отверстием и упорным кольцевым выступом. Она устанавливается в форму до заливки пластмассы, создавая прочное, стабильное и полностью интегрированное соединение без необходимости последующей обработки. Используется как надёжная закладная деталь в процессе литья под давлением. Шестигранная наружная геометрия обеспечивает мощное сцепление с пластиковым материалом и предотвращает проворачивание или выталкивание втулки даже при значительных осевых, вибрационных и крутящих нагрузках. Упорный выступ гарантирует точное позиционирование втулки в форме и исключает её смещение при заливке. Глухое отверстие защищает резьбу от попадания влаги, пыли, грязи и агрессивных испарений. Материалы исполнения:
Латунь без покрытия
Сталь автоматная без покрытия
Нержавеющая сталь
Преимущества:
Упорный выступ обеспечивает точную фиксацию в форме;
Глухое отверстие защищает внутреннюю резьбу;
Шестигранная форма предотвращает проворачивание и смещение;
Прочное удержание при литье под давлением;
Совместимость с инженерными пластиками и композитами;
Высокая долговечность и стойкость к многократной сборке.
Применение: Вставки DIN 16903 форма R широко применяются в изделиях, где требуется прочное, ресурсное и герметичное резьбовое соединение. Используются в электротехнических изделиях, корпусах приборов, бытовой технике, промышленном оборудовании, сборочных узлах из пластика, металлов и композитов. Типичные области применения включают медицинские приборы, электронные устройства, корпуса оргтехники и банковских терминалов, автомобильные механизмы (двигатели, коробки передач, крепёжные узлы), аэрокосмическую и военную технику, направляющие, встроенные втулки, трубчатые элементы, шпильки и другие конструкции, где требуется надёжность и устойчивость резьбового крепления.

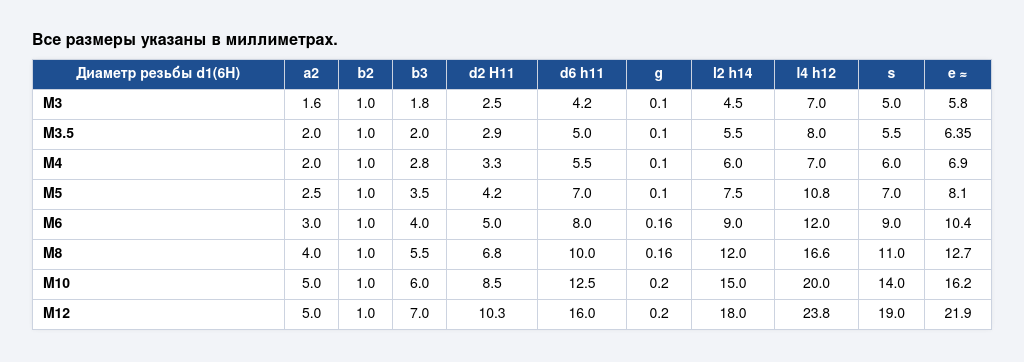

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
