Круглая закладная втулка с продольными насечками, упорным выступом и глухим резьбовым отверстием. Обеспечивает надёжное, защищённое и устойчивое к проворачиванию соединение при литье пластмасс под давлением. Используется в изделиях, требующих герметичности и высокой прочности.
Модель: DIN 16903 форма N
Описание
Размеры

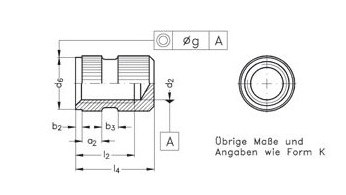

Чертеж
Описание
Резьбовая вставка DIN 16903 форма N — это круглая короткая закладная втулка с глухим резьбовым отверстием, наружными продольными насечками и упорным кольцевым выступом. Предназначена для установки в форму до заливки пластмассы, обеспечивая прочное и долговечное соединение без дополнительной механической обработки. Используется как закладная крепёжная деталь при литье пластика под давлением. Боковые насечки обеспечивают надёжное сцепление с пластмассой и предотвращают проворачивание или выталкивание втулки под действием вибрационных, динамических и осевых нагрузок. Упорный выступ облегчает правильное позиционирование втулки в форме и препятствует её смещению в процессе заливки. Глухое отверстие защищает внутреннюю резьбу от попадания грязи, влаги, пыли и химически активных испарений. Материалы исполнения:
Латунь без покрытия
Сталь автоматная без покрытия
Нержавеющая сталь
Преимущества:
Упорный выступ обеспечивает точную посадку в форме;
Глухое отверстие защищает резьбу от загрязнений и влаги;
Насечки гарантируют устойчивость к проворачиванию и выталкиванию;
Высокое удержание при литье под давлением;
Совместимость с большинством инженерных пластиков и композитов;
Возможность многократной сборки-разборки без ухудшения резьбы.
Применение: Вставки DIN 16903 форма N используются в узлах, где требуется герметичное, прочное и долговечное резьбовое соединение. Применяются в электротехнической продукции, корпусах приборов и бытовой техники, промышленном оборудовании, сборочных узлах из пластика, металлов и композитов. Широко используются в медицинских приборах, электронных устройствах, корпусах оргтехники и терминалов, автомобильных механизмах (двигатели, коробки передач, опорные узлы), аэрокосмической и военной технике, направляющих, встроенных втулках, трубчатых элементах, шпильках и других конструкционных соединениях, где требуется высокая стабильность и надёжность резьбового крепления.

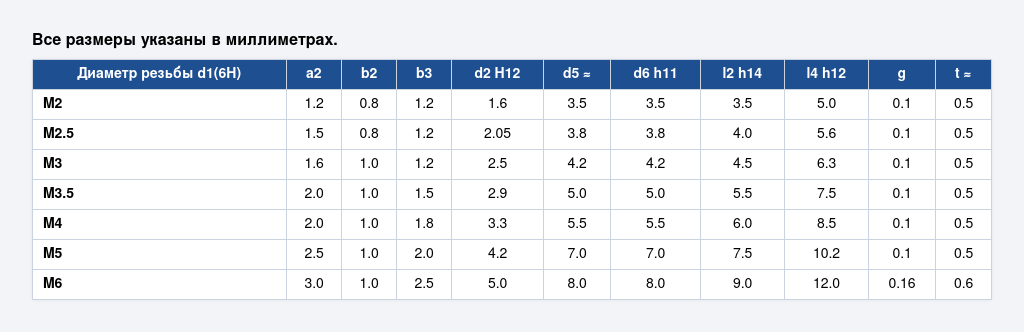

Размеры
При необходимости мы можем изготовить изделие любых размеров и из любого материала по индивидуальному заказу.
